Manual - SmartShunt

El SmartShunt tiene grado de protección IP21, lo que significa que no es resistente al agua y debe montarse en un lugar seco.

El SmartShunt tiene en su base dos orificios de 5,5 mm para el montaje. Los orificios pueden usarse para atornillar el SmartShunt a una superficie dura (los tornillos no están incluidos).

Puede ver la ubicación exacta de los orificios de montaje en el esquema de dimensiones del apéndice de este manual.

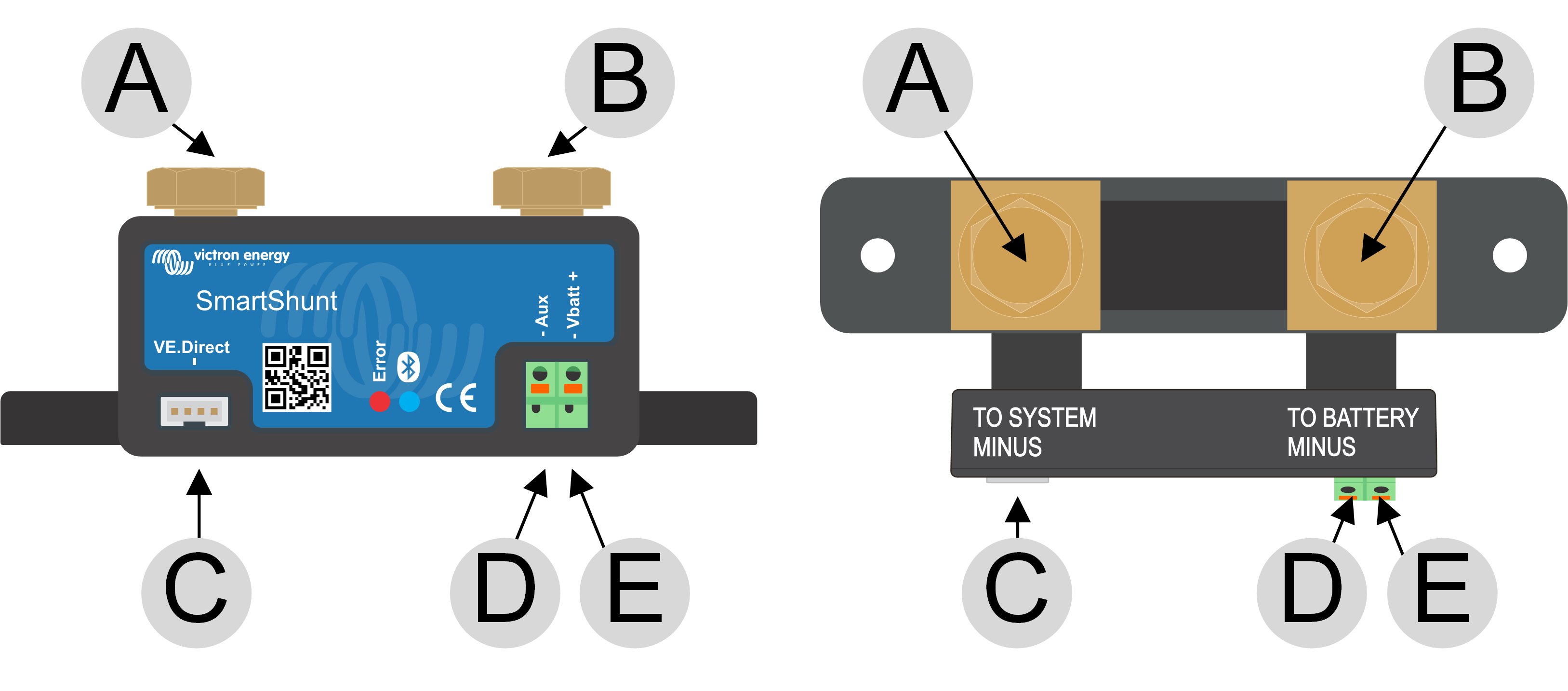

Vista superior del SmartShunt mostrando los orificios de montaje y vista lateral del SmartShunt mostrando el método de montaje.

Procedimiento de conexión:

Ahora el monitor de la batería está encendido. el LED de Bluetooth empezará a parpadear y el Bluetooth está activo.

Es necesario configurar el monitor de baterías para que esté completamente operativo. Para ello, véase el apartado Configuración.

En caso de que el monitor de baterías vaya a usarse para controlar una segunda batería, el punto medio de una bancada de baterías o la temperatura de la batería, consulte cómo hacerlo en el punto correspondiente de los siguientes y luego vaya al apartado Configuración.

Instalación básica del monitor de baterías

Además del exhaustivo control que realiza sobre la bancada principal de baterías, se puede controlar un segundo parámetro. Puede ser uno de los siguientes:

En este apartado se describe cómo conectar el terminal Aux en las tres opciones anteriores.

3.5.1. Conexión auxiliar para controlar la tensión de una segunda batería

Puede utilizarse para monitorizar la tensión de una segunda batería, como una batería de arranque o auxiliar.

Procedimiento de conexión:

1. Compruebe que el polo negativo de la segunda batería está conectado al lado SYSTEM MINUS del shunt.

2. Conecte la puntera del segundo cable rojo con fusible al shunt colocando la arandela en el terminal Aux.

3. Conecte el terminal M10 del segundo cable rojo con fusible al terminal positivo de la segunda batería.

Monitor de baterías con monitorización de una segunda batería auxiliar.

3.5.2. Conexión auxiliar para controlar el punto medio de una bancada de baterías

Puede utilizarse con una bancada de baterías formada por varias baterías conectadas en serie o en serie/paralelo para obtener una bancada de 24 o 48 V.

Procedimiento de conexión:

1. Conecte la puntera del segundo cable rojo con fusible al shunt colocando la arandela en el terminal Aux.

2. Conecte el terminal M10 del segundo cable rojo con fusible al terminal positivo del punto medio.

Para más información sobre la monitorización del punto medio y diagramas adicionales de cableado del punto medio de la bancada de baterías, véase el apartado Control de la tensión del punto medio.

Monitor de baterías con monitorización del punto medio auxiliar.

3.5.3. Conexión auxiliar para controlar la temperatura

Puede utilizarse para monitorizar la temperatura de una batería mediante el sensor de temperatura para BMV-712 Smart y BMV-702 (no incluido). Este sensor de temperatura ha de comprarse por separado. Tenga en cuenta que este sensor de temperatura es distinto de los que se incluyen con los inversores/cargadores y algunos cargadores de baterías de Victron.

Sensor de temperatura para el monitor de baterías

Procedimiento de conexión:

• Conecte la puntera del cable negro del sensor de temperatura colocando la arandela en el terminal Aux.

• Conecte la puntera del cable rojo colocando la puntera en el terminal Vbatt +.

• Conecte el terminal M10 del sensor de temperatura al terminal positivo de la batería.

Monitor de baterías con sensor de temperatura auxiliar.

Nota

Tenga en cuenta que si se usa el sensor de temperatura, los dos cables rojos con fusible que vienen con el monitor de baterías no son necesarios. El sensor de temperatura sustituirá a estos cables.

Si el sistema contiene un dispositivo GX como un Cerbo GX, el monitor de baterías puede conectarse al dispositivo GX con un cable VE.Direct o una interfaz VE.Direct a USB.

Una vez conectado, el dispositivo GX puede usarse para leer todos los parámetros de la batería controlados. Para más información, véase el apartado Conexión a un dispositivo GX y al portal VRM.

El monitor de baterías está conectado a un Cerbo GX y a una pantalla GX Touch.

Cuando se use el monitor de baterías como contador CC, conéctelo al dispositivo o al circuito que tenga que monitorizarse.

También se puede tener un monitor de baterías principal en el sistema junto con otro monitor de baterías que se haya configurado como contador CC para monitorizar un dispositivo o circuito específico.

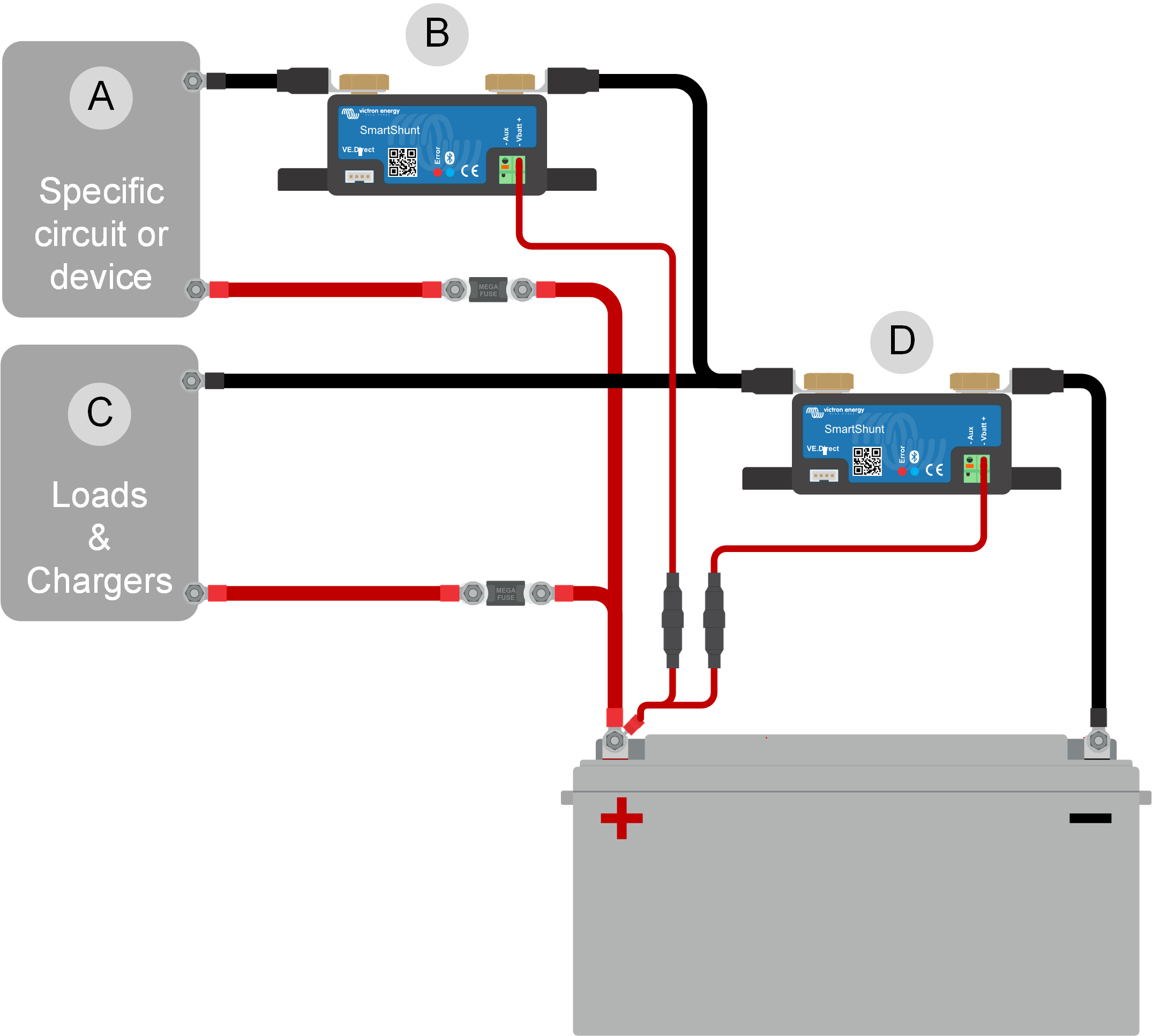

Ejemplo de conexión de un sistema con un monitor de baterías principal, junto con otro monitor de baterías que se ha configurado como contador CC y monitoriza un dispositivo o circuito específico. Un monitor de baterías se usa como contador CC (B) y el otro como monitor de baterías (D).
